北村排刀車床

XKNC-50G北村排刀車床是我公司結合多年生產經驗開發生產的一款排刀車床，其主軸通孔直徑φ30規格，鑄鐵床身，Z軸雙山形設計，可加裝動力卡盤。繼承了XKNC-20G的高精度性能以及XKNC-100G優越的切削能力，更適合于光學、汽車、微電機、軸承等行業應用，配置精密氣動卡盤等特殊工裝，能更好地防止零件變形，更擅長加工精鑄、冷壓等薄壁類零件高精密加工。

XKNC-50G北村排刀車床技術參數：

XKNC-50G北村排刀車床性能特點：

1、燕尾式滑動導軌

 X軸導軌采用高品質鑄鐵，經淬火、磨 削、刮研處理，極度延長導軌面的梢度保持時間，達到機床精度長期穩定。

2、雙山型滑動導軌

Z軸采用雙山型滑動導軌，真正滿足剛性要求高，加工范圍大的自動化加工。

3、合理的排刀結構

合理的排刀結構，充足的刀具安裝空間，在刀架上可以安裝鉆孔、攻絲、鏜孔、 銑削、車外圓、打徑向孔、車削螺紋、切斷等精密加工刀具。

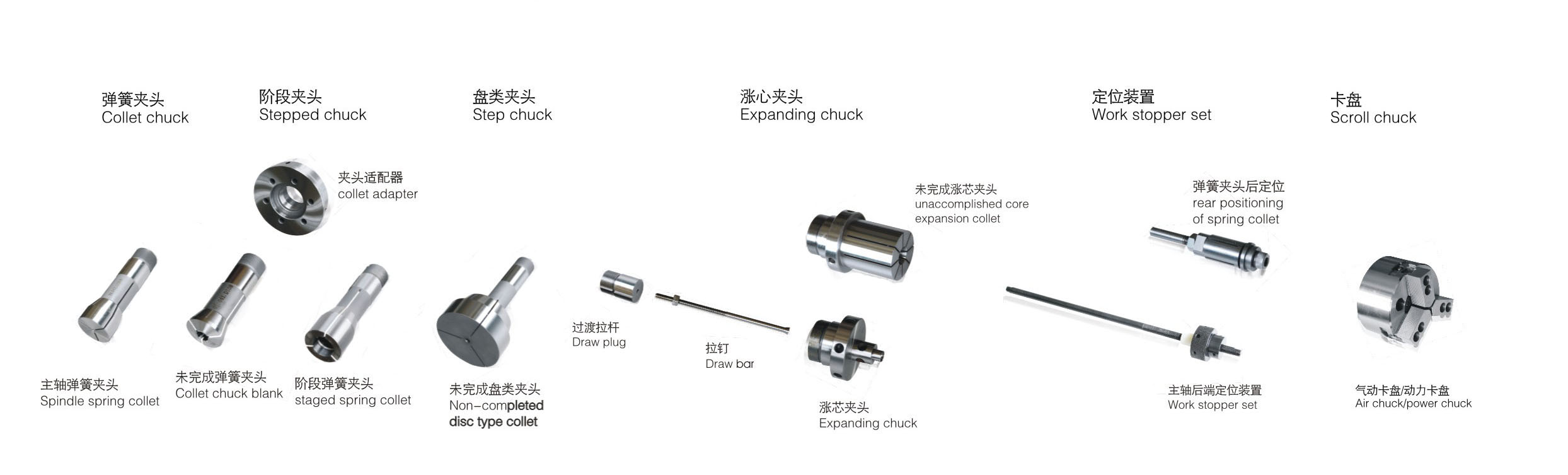

4、多樣的自動夾具開閉及夾緊裝置選擇

機床標準配置為撥叉式夾緊機構，彈簧夾頭夾緊方式，夾持力調節簡單，夾頭更換方便，夾持快速穩定?？蛇x配卡盤加緊方式，卡盤夾緊力強勁，精準，夾持范圍大。

KL-30型彈簧夾頭夾緊方式

撥叉式夾緊機構

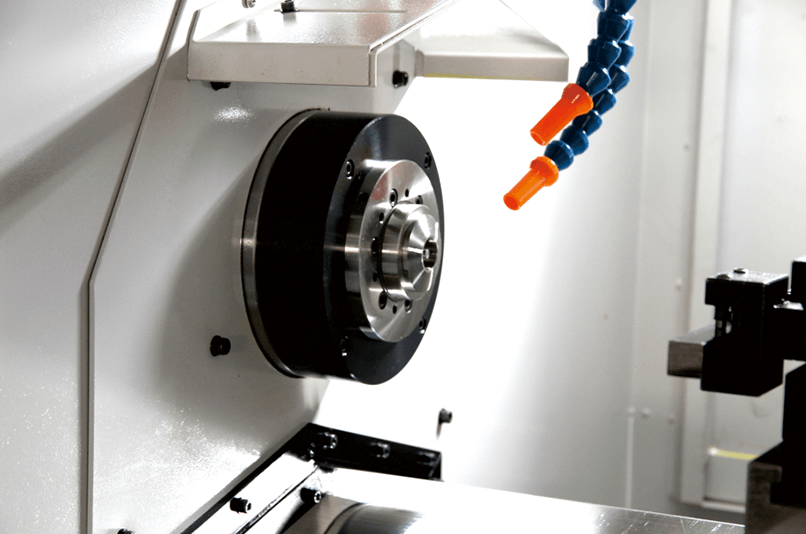

動力卡盤

氣動回轉缸

       機床標準配置為撥叉式夾緊機構，彈簧夾頭夾緊方式，夾持力調節簡單，夾頭更換方便，夾持快速穩定?？蛇x配卡盤加緊方式，卡盤夾緊力強勁，精準，夾持范圍大。

5、Y軸驅動動力刀具

為了增強機床加工功能，我公司開發出Y軸驅動動力刀具以增強機床的銑削功能，X向或Y向動力刀具由普通排刀車床可加裝的一把增加為兩把或三把，動力刀具沿Y軸方向進給，可以實現徑向面加工、孔加工，工件端面的切槽、銑削及異型輪廓加工等三軸聯動復合加工，并具備動力刀具剛性攻絲功能（特配），真正實現了排刀車床的車銑復合加工。

Y軸驅動動力刀具

        刀具布局  Tool layout

        電機功率：750W

        高轉速：6000r/min

        Y軸快進速度：15m/min

        Y軸行程：95mm

        大安裝動力刀具數量：3把

        彈簧夾頭規格：ER16

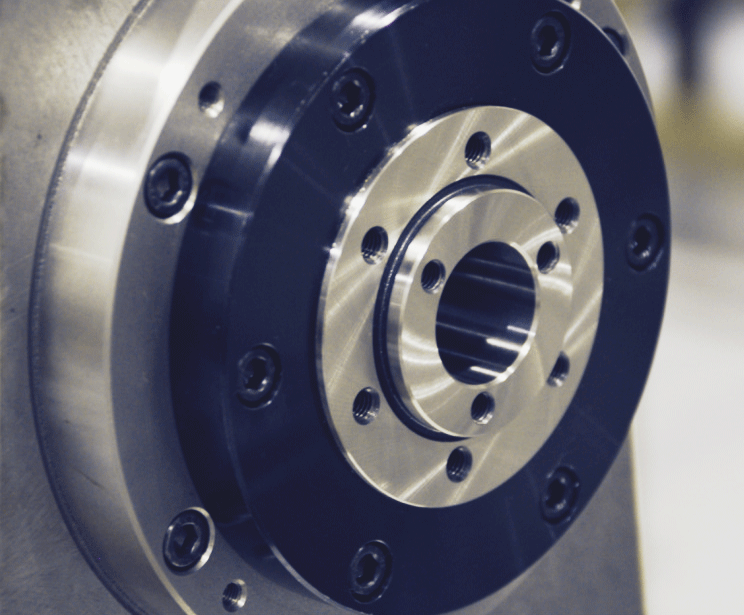

6、高精度主軸

高精度主軸軸芯采用主軸材料經過多道熱處理和精細加工，軸承采用日本原裝高精密軸承，防水采用德國的高級防水環。

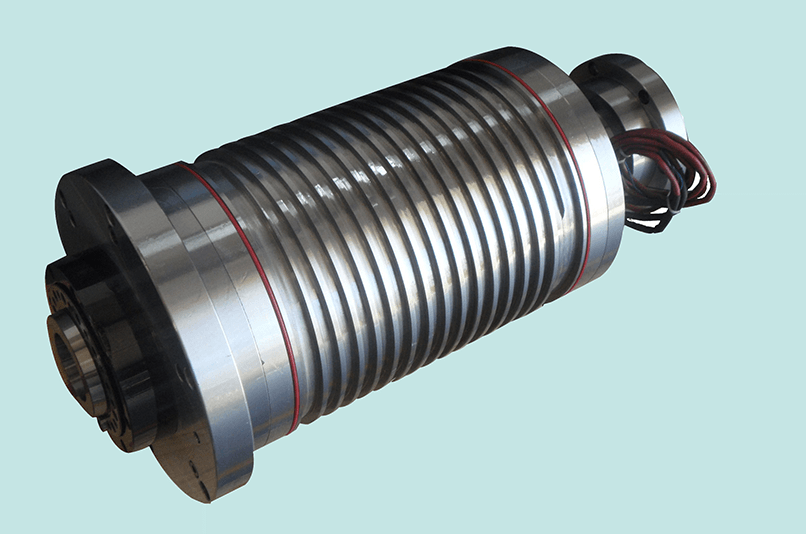

 特殊配置可選用內置電主軸,XKNC-50G（Ф25規格）內置電機主軸規格主軸轉速8000rpm，采用油熱交換器冷卻，保證了主軸的高速高精度。適合于對精度、光潔度要求較高的工件加工，極大提高了生產效率。

7、多邊形動力銑裝置

 多邊形動力銑裝置可實現徑向的多邊形切削，大幅提高生產效率。

8、燕尾式特制刀具座底板

采用與20G機床同等規格尺寸設計，可使用20排刀系列標準刀座，增加排刀數量，實現大可安裝刀具數量9把。

9、高精度

采用北村特有的高精度主軸、高加速伺服電機及配合新式的高速CNC控制系統，比以往更加縮短了工作時間。另外北村*的傳統刮研技術及超精研磨工藝，確保了高精度高穩定性的使用狀態。作為標準規格的0.μm的NC指令，可以實現更加完美的錐度及圓角R的加工。

XKNC-50G北村排刀車床典型案例：
